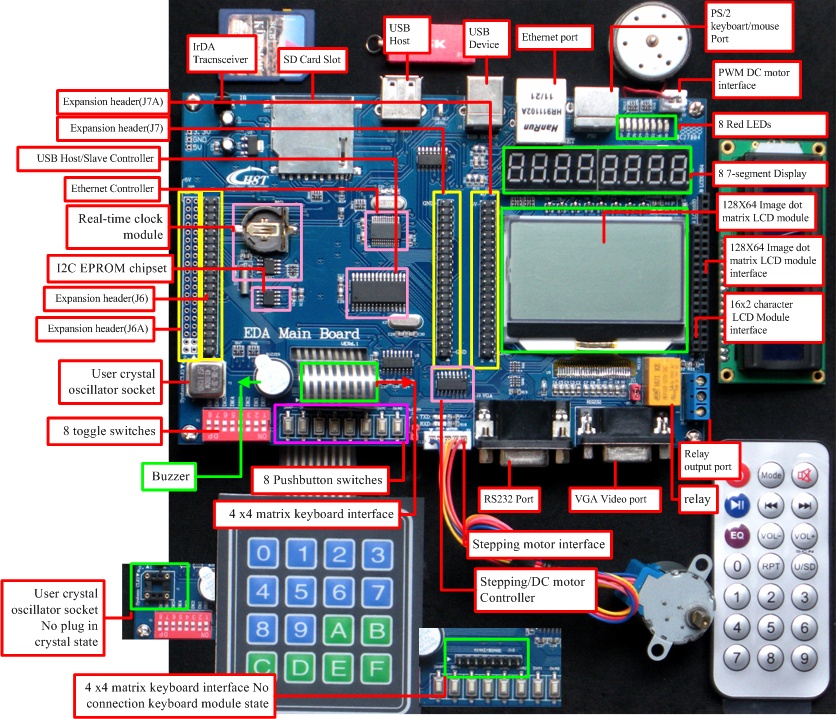

HSEDA6.1底板资源 |
外设 |
数量 |
说明 |
内存 |
1 |
24LC04是512*8bit的EEPROM,支持IIC接口 |
实时时钟 |
1 |
DS1302实时时钟芯片,为系统提供可以编程的准确实时时钟数据。DS1302
是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路,它可以对年、月、日、周、时、分、秒进行计时,具有闰年补偿功能,同时提供了对后背电源进行涓细电流充电的能力 |
拨码开关,按键,键盘
|
14 |
8个高低电平拨码开关,平时拉高。8个琴键按键开关,可以与液晶配合,构造完美的人机界面。一个4X4标准矩阵键盘及其接口。
加上核心板独立I/O的4个琴键开关,一共可提供14个琴键开关量输入。 |
LCD |
3 |
一个板载128X64图像点阵液晶,一个标准16X2字符液晶接口,一个128X64图像点阵液晶接口(可以选择串行,或并行方式运行)。
加上核心板提供的LCD1602和TFT液晶模块插座,因为都是独立I/O,可以同时接3块液晶,并同时驱动。 |
数码管 |
8 |
提供8个七段高亮度数码管显示。采用独立I/O控制,方便用户使用。 |
SD Card Socket |
1 |
支持SPI以及SD 1-bit两种SD
Card读取模式 |
USB Type A and B |
1 |
配置CH376芯片,支持USB
2.0标准的USB主/从控制器,支持全速和低速数据传输,提供PC端驱动程序.CH376 支持USB
设备方式和USB 主机方式,并且内置了USB
通讯协议的基本固件,内置了处理Mass-Storage海量存储设备的专用通讯协议的固件,内置了SD
卡的通讯接口固件,内置了FAT16和FAT32 以及FAT12 文件系统的管理固件,支持常用的USB
存储设备(包括U 盘/USB 硬盘/USB 闪存盘/USB 读卡器)和SD 卡(包括标准容量SD
卡和高容量HC-SD 卡以及协议兼容的MMC 卡和TF 卡);
|
VGA 输出 |
1 |
一个8色视频输出接口,VGA接口,
每一个色线都有3位的色彩 分别为红, 绿,蓝。R、G、 B 信号不同的组合可以显示出8种颜色 |
PS/2 Connector |
1 |
提供PS/2鼠标和键盘到EDA6.1的连接 |
红外接收模块 |
1 |
标准红外接收模块,并提供一个红外遥控器和相关实验例程。 |
RS232 |
2 |
标准RS232接口,MAX232芯片接口转换,核心板和底板是独立I/O,并单独通过MAX232芯片转接,因此可以同时使用 |
电源 |
4 |
5V,3.3V,2.5V,1.2V独立引出方便用户扩展使用和测试 |
以太网接口 |
1 |
高度集成的10M网络芯片,支持工业以太网IP核,并提供相关例程。ENC28J60网口芯片。ENC28J60是Microchip
Technology(美国微芯科技公司)推出的28引脚独立以太网控制器。目前市场上大部分以太网控制器的封装均超过80引脚,而符合IEEE
802.3协议 |
时钟 |
3 |
提供一个标准正方5X5(mm)晶振插座,方便用户实验,用户可以根据具体要求更换不同频率晶振。
加上核心板提供2个有源时钟,可以同时提供3个有源时钟,50M,20M,用户自选。 |
步进电机 |
1 |
提供一个标准步进电机及其接口,已经通过驱动芯片进行驱动。 |
直流电机接口 |
1 |
提供一个标准PWM直流电机接口,已经通过专用驱动芯片驱动。 |
继电器 |
1 |
提供一个标准继电器,250V/3A输出。常闭常开接口已经引出。 |
LED |
14 |
提供10个红色高亮度LED(SD7..SD0,TXD,RXD)输出接口,包括核心板4个(LED1..LED4)。 |
扩展I/O口 |
4 |
提供4个40PIN扩展接口。J6,J7,J6A,J7A.其中J6,J7与核心板直接接口,J6A,J7A做为用户I/O端口方便用户使用和扩展。 |
用户晶振插座 |
1 |
一个标准正方5x5(mm)晶振插座,用户可以根据自己的不同项目和实验插上不同频率晶振。 |
蜂鸣器 |
1 |
5V长声,已经通过驱动电路驱动,并设置有跳线,可以断开或接通蜂鸣器 |
PCB布线及其生产 |
1 |
采用2层PCB高速手工布线,使用自动高速回流焊机,机器焊接生产,确保了产品的高质量。 |
